一、概述

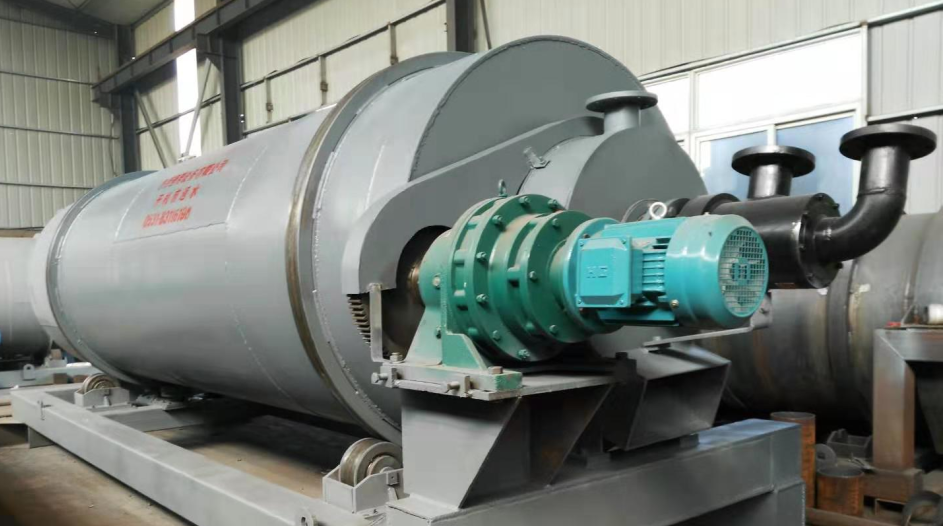

此系列滾筒冷渣機是適應流化床鍋爐向大容量方向發展的要求而設計開發的。塔由百葉式傳熱滾筒、進渣裝置、出渣裝置、轉動機構、冷卻水系統和電控裝置等組成。用于流化床及沸騰床鍋爐的熱渣冷卻。
二、產品結構特點
此系列冷渣機的突出特點是:
傳熱效率高，排渣溫度適應范圍大(40~ C150C);冷卻水排出管在筒外而滾簡安全可靠和便于維修;
進渣管通徑大而不堵塞，進渣密封完善其磨損件更換方便;變頻調速實現出力自動跟蹤鍋爐渣量;
有冷卻水超溫報警、斷水停車(并報警)、超壓泄放等安全保護。
三、主要技術參數
W=0.24 ( T1-T2 ) + (t2-t1 )， 單位m3水/t渣
風冷管DN200通常接于電除塵器入口，可保持簡體內的負壓，防止灰塵外溢污染。鍋爐排渣管可直接插入冷渣機進渣漏斗,其間隙用耐高溫玻璃纖維或石棉繩塞緊。
四、安裝說明
冷渣機平置于承載力不小606g/ me的地面上，不需地腳螺栓，只需在冷渣機底座四角處地面設預埋鐵，待冷渣機就位后在預埋鐵上悍上防止水平移動的擋鐵。
當需高出地面安裝時，可在地面以上澆筑兩條縱向，或四條橫向C90素混凝土條形基礎。當左兩型冷渣機并排貼近布置時，為便于檢修與調試，應使其驅動電機在外側，即左型冷渣機放置在左側，右型冷渣機放置在右側。
